酸化压裂远程泄压投球节制系统
由我公司研发出产的GYXY-01超高压阀门远程安全开关节制系统，，解决了多年来困扰酸化压裂现场施工人员直接进出高压危险场所操作可能带来的风险，，能有效预防人员中伤和设备危险的情况产生。。目前已扩大全井场高压阀门远程开关节制和远程节制酸化压裂陆续投球等场景使用。。
专利号 ： ZL202022677538.X CN201820018777.4 ZL202121551629.7
系统组成 ：
该系统由远程监控系统、、、液压节制系统、、、爆破片安全阀三部门组成。。
远程监控系统 ：可实现远程监测、、、领导和节制，，也可实现远程油气井治理。。
液压节制系统 ：由远程泄压节制台和液压扭力机组成。。通过把持系统节制台上的仪器仪表来节制液压扭力机，，通过液压扭力机的精确节制达到节制旋塞阀开闭，，以此来节制整个泄压过程，，使整个过程安稳，，安全。。
爆破片安全阀 ：类似于“保险丝”是预备的安全装置，，一旦高压管汇内压力过高无法卸掉，，当压力达到肯定值，，爆破片安全阀打开，，通过预备的管线将高压卸掉。。
重要技术参数 ：
智能节制台
项 目 | 参 数 |
工作介质 | 液压油 |
环境温度 | 0℃— 50℃ |
工作压力 | 1.6MPa — 15MPa |
测试显示指标 | 系统压力 ：0—15MPa 1.0级 |
系统温度 | -20℃ — 200℃ |
使用环境 | 透风优良 |
使用场地配套要求 | 使用场地配套要求 |
重量及尺寸 | 设备总重 ：300kg |
电缆线 | 50000mm |
液压扭力机
项 目 | 参 数 |
缸径 | 90mm |
行程 | 80mm |
开关旋转角度领域 | 90°±5° |
额定工作压力 | 21MPa |
粉碎压力 | 40MPa |
额定扭矩 | 7000N.M |
外观尺寸 | 590mm×290mm |
重要职能 ：
◆ 通过远程施工监测系统可实现远程监测、、、领导和节制，，也可实现远程油气井治理。。
◆ 远程节制高压阀门的开闭状态，，实现阀门的精确节制，，使操作人员远离高压区域，，能有效预防人员中伤和设备危险的情况产生。。
◆ 在主压力管路上装置膜片爆破式安全阀，，以保障压力超过设定值后膜片爆破自动打开，，急剧泄压，，保险现场人员安全。。
◆ 0°~ 90°角度内阀门肆意开关角度节制，，35-140MPa压力级别工况作业，，可实现一向泵陆续作业。。
◆ 断电工况下，，备用系统也能节制旋塞阀开关。。

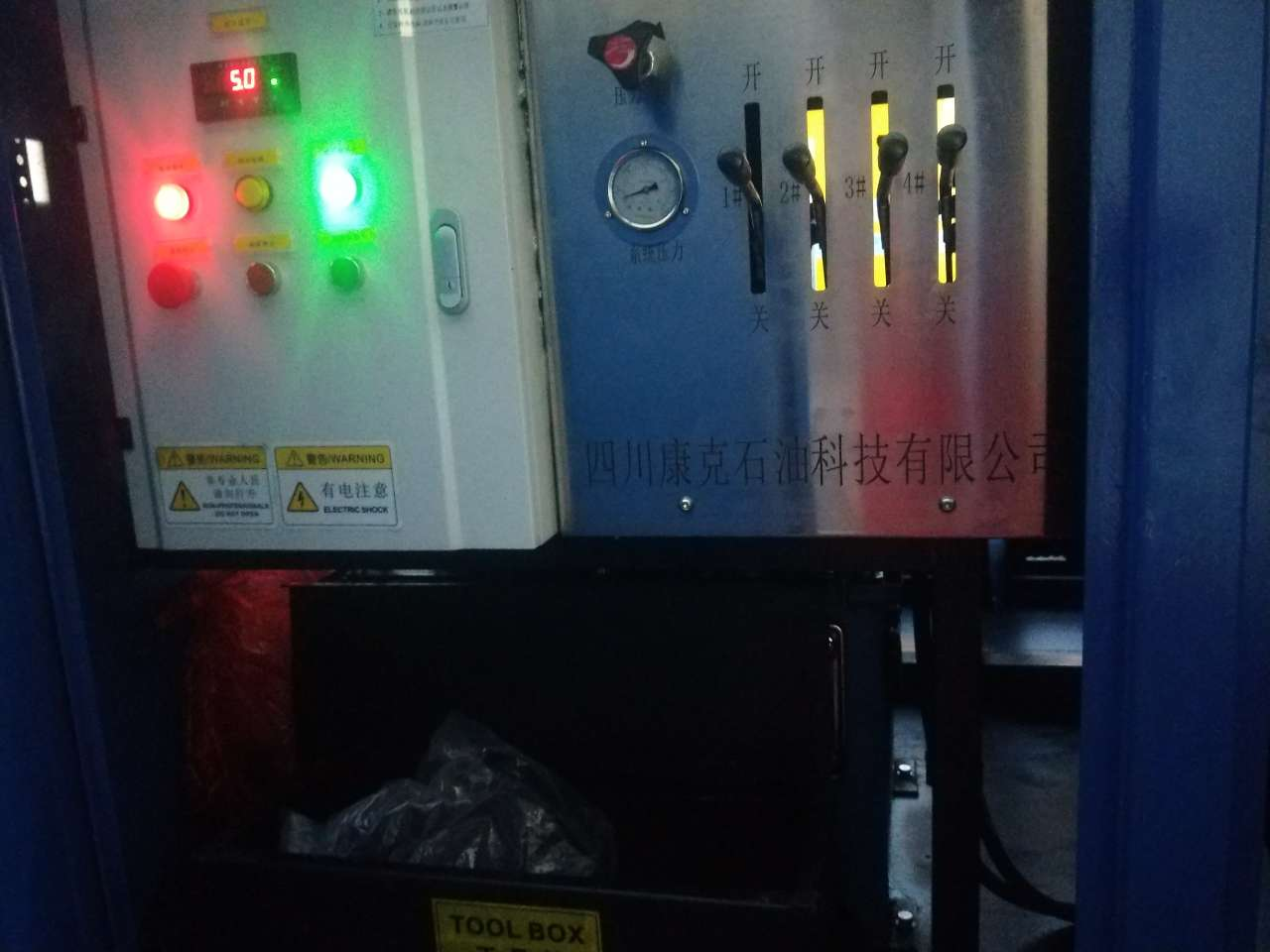

内部职能展示 ：
